ダウンロード・変換した基本項目（SHP）をInfraWorksで読み込む
InfraWorksで国土地理院基盤地図情報を活用する方法として、第1回～第3回でInfraWorksで3D地形モデルを作成するまでの流れをご紹介してきました。
【InfraWorksで国土地理院基盤地図情報を活用する大まかな流れ】
- 3D地形データの元となる数値標高モデルのデータを取得して変換する
- 軌道・建物・道路データの元となる基本項目のデータを取得して変換する
- InfraWorksで変換した数値標高モデルデータを読み込み3D地形を作成する
- InfraWorksで変換した基本項目データを読み込む
この回では、第2回で基盤地図情報 基本項目から取得・変換したシェープファイル（SHP）をInfraWorksに読み込み3D地形モデル上に軌道・建物・道路のモデルを配置する手順をご紹介していきます。
この作業が解説されているテキスト
国土地理院データをInfraWorksで活用する方法が解説されているテキストはオートデスクが公開しているトレーニングテキストで確認することができます。
Autodesk InfraWorksトレーニング教材
対象テキスト名：「Autodesk InfraWorksセルフトレーニングテキスト 基礎編（バージョン2019）」
基盤地図情報 基本項目のダウンロード解説ページ：P42～46
【手順解説1】 軌道（線路）を配置する
軌道の中心線のSHPファイルを読み込み、軌道（線路）を配置します。
1-1 SHPファイルを読み込む

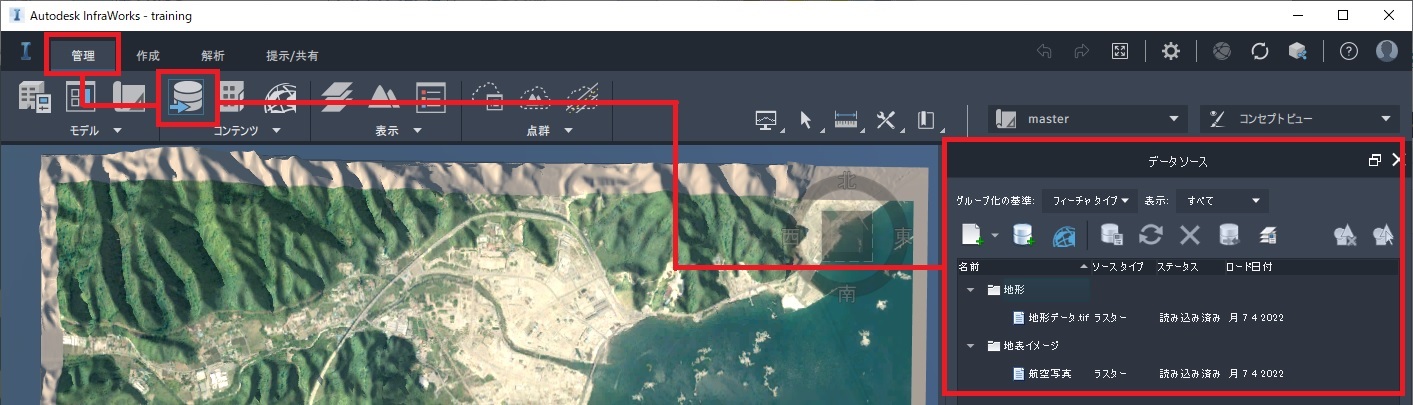

［管理］タブ内の［データソース］コマンドを選択し、データソースパネルを表示します。

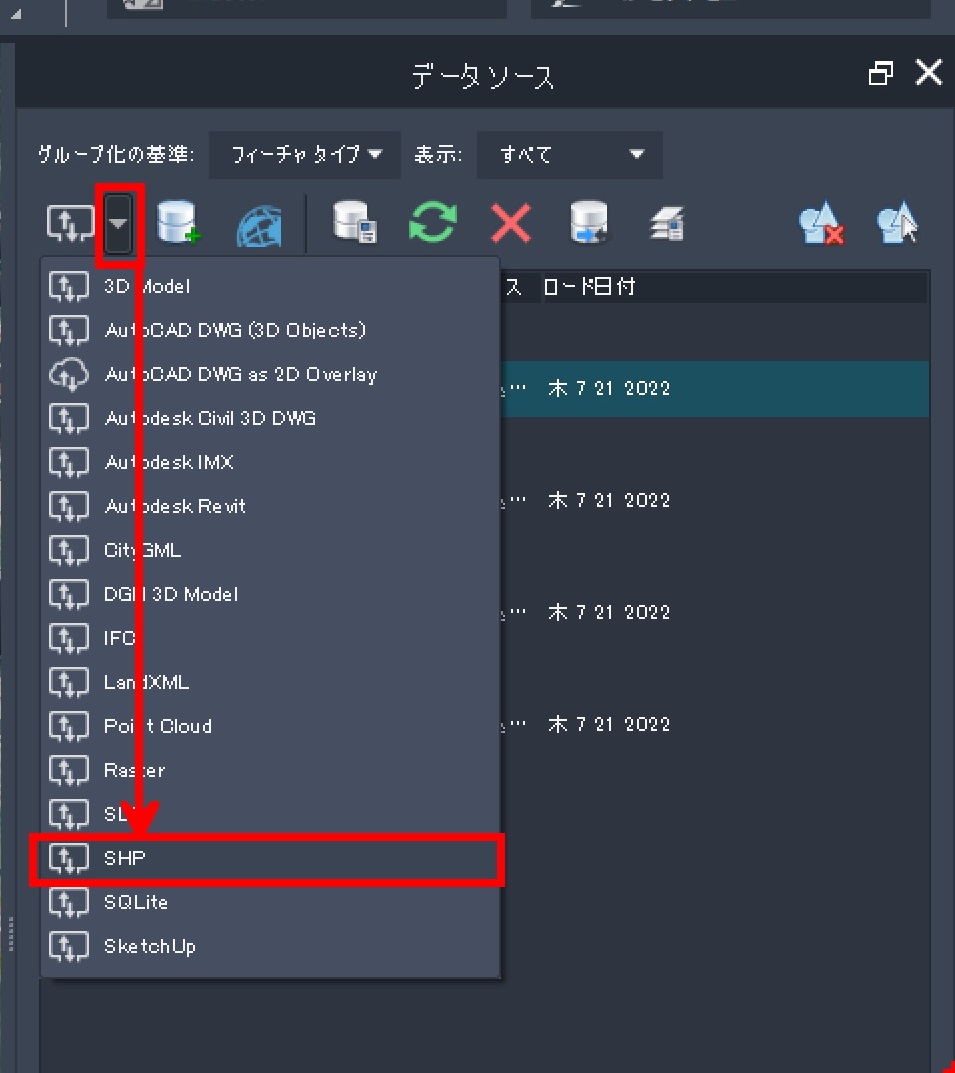

［▼］から読み込むファイル形式として［SHP］を選択します。
トレーニングデータの 「IW2019 Training_SHP」 フォルダ内にある 「20180401-軌道の中心線.shp」 を選択し、［開く］を選択します。
1-2 ［タイプ］・［スタイル］・［座標系］を設定・確認する
［データソース］パネルに 「20180401-軌道の中心線」 が表示されます。
［ステータス］が［未設定］となっているため、［未設定］をダブルクリックし［データ ソース設定］画面を開きます。
［タイプ］の［▼］からリストを展開し、［鉄道］を選択します。
［共通タブ］-［スタイル］-［ルールスタイル］の［スタイルの選択］アイコンをクリックします。
［スタイルを選択］で［Railway］を選択して［OK］します。
［地理的位置］タブの［座標系］が［JGD2011-10］であることを確認してから、［閉じて再表示］を選択します。

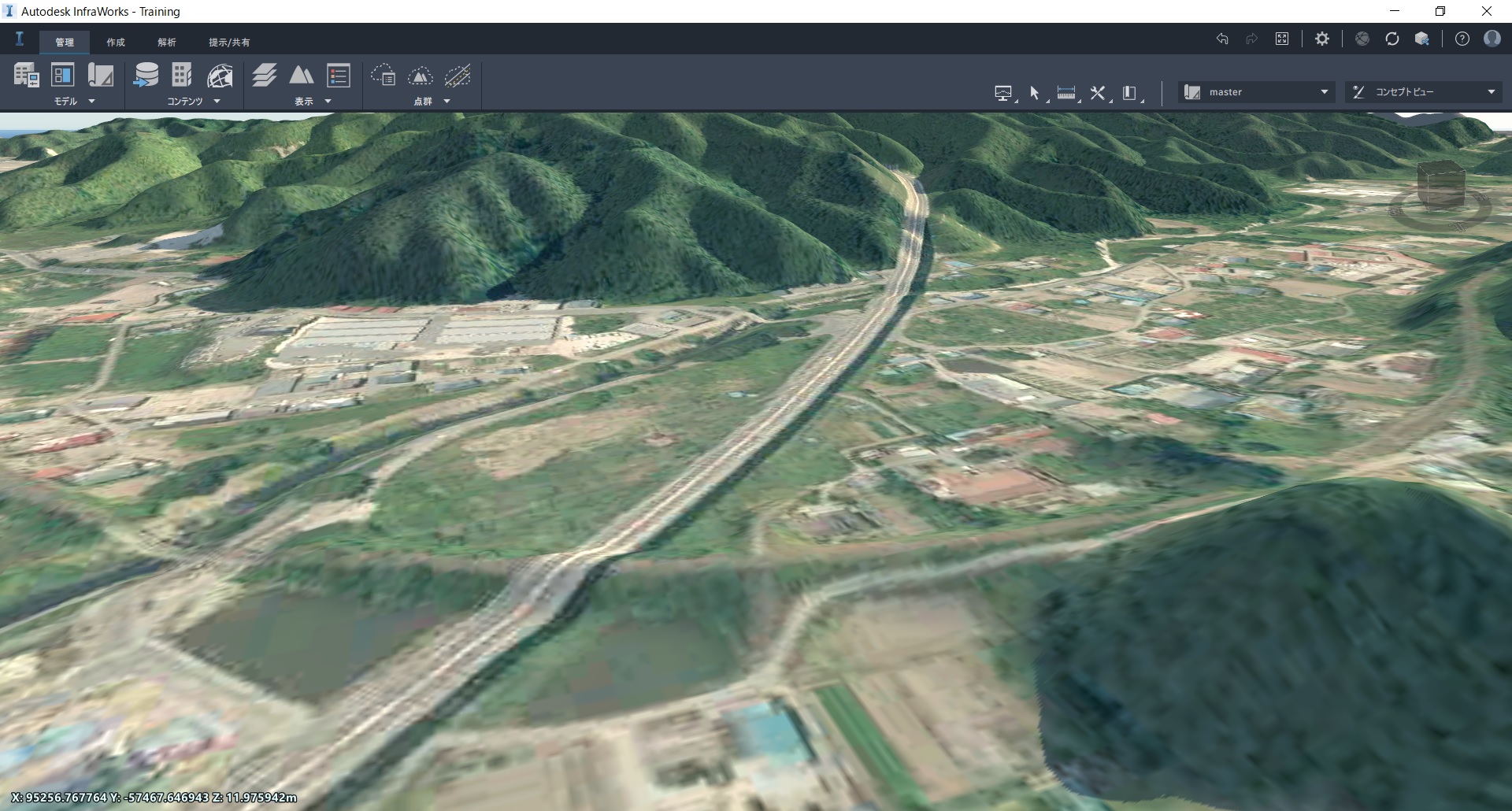

指定したスタイルで軌道（線路）が配置されました。
【手順解説2】 建物を配置する
建築物のSHPファイルを読み込み、建物を配置します。
2-1 SHPファイルを読み込む
［データソース］パネル ー［▼］から読み込むファイル形式として［SHP］を選択します。
トレーニングデータの 「IW2019 Training_SHP」 フォルダ内にある 「20180401-建築物.shp」 を選択し、［開く］を選択します。
2-2 ［タイプ］・［スタイル］・［座標系］を設定・確認する
［データソース］パネルに 「20180401-建築物」 が表示されます。
［ステータス］が［未設定］となっているため、［未設定］をダブルクリックし［データ ソース設定］画面を開きます。

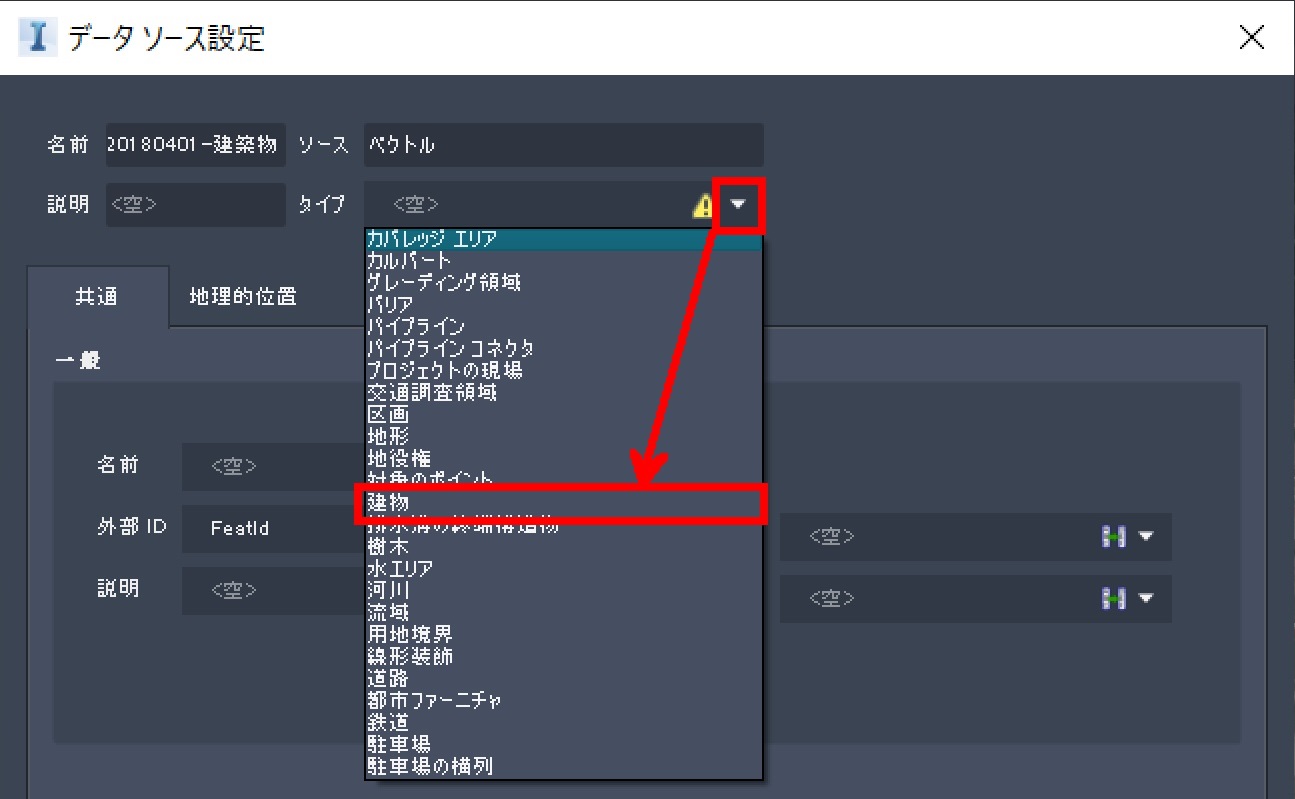

［タイプ］の［▼］からリストを展開し、［建物］を選択します。

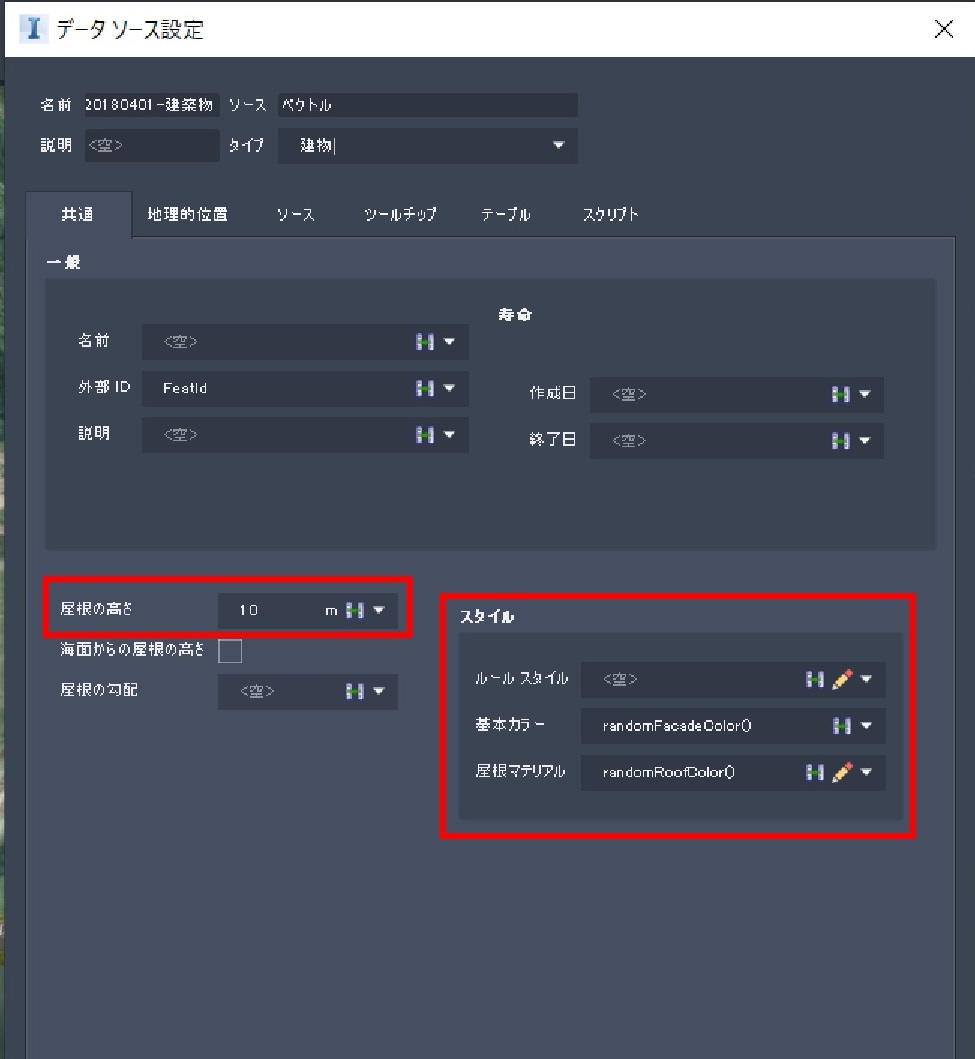

［屋根の高さ］はデフォルトの10mのまま（全て10mの高さで作成されます）、［スタイル］の［基本カラー］と［屋根マテリアル］もデフォルトの［random・・・］であることを確認します。
［地理的位置］タブの［座標系］が［JGD2011-10］であることを確認してから、［閉じて再表示］を選択します。
指定したスタイル（高さ：10m、カラー・屋根マテリアル：ランダム）で建物が配置されました。
【手順解説3】 道路を配置する
道路中心線のSHPファイルを読み込み、道路を配置します。
道路中心線は国土地理院 基盤地図情報には含まれていません。
国土地理院の数値地図（国土基本情報）には道路中心線が含まれています。
数値地図はオンラインまたはDVDにて販売されています。詳細は下記国土地理院ホームページをご覧ください。（数値地図には、基盤地図情報でダウンロードできるデータがすべて含まれています。）
https://www.gsi.go.jp/kibanjoho/kibanjoho40027.html
3-1 SHPファイルを読み込む
［データソース］パネル ー［▼］から読み込むファイル形式として［SHP］を選択します。
トレーニングデータの 「IW2019 Training_SHP」 フォルダ内にある 「20180401-道路中心線.shp」 を選択し、［開く］を選択します。
3-2 ［タイプ］・［スタイル］・［座標系］を設定・確認する
［データソース］パネルに 「道路中心線」 が表示されます。
［ステータス］が［未設定］となっているため、［未設定］をダブルクリックし［データ ソース設定］画面を開きます。

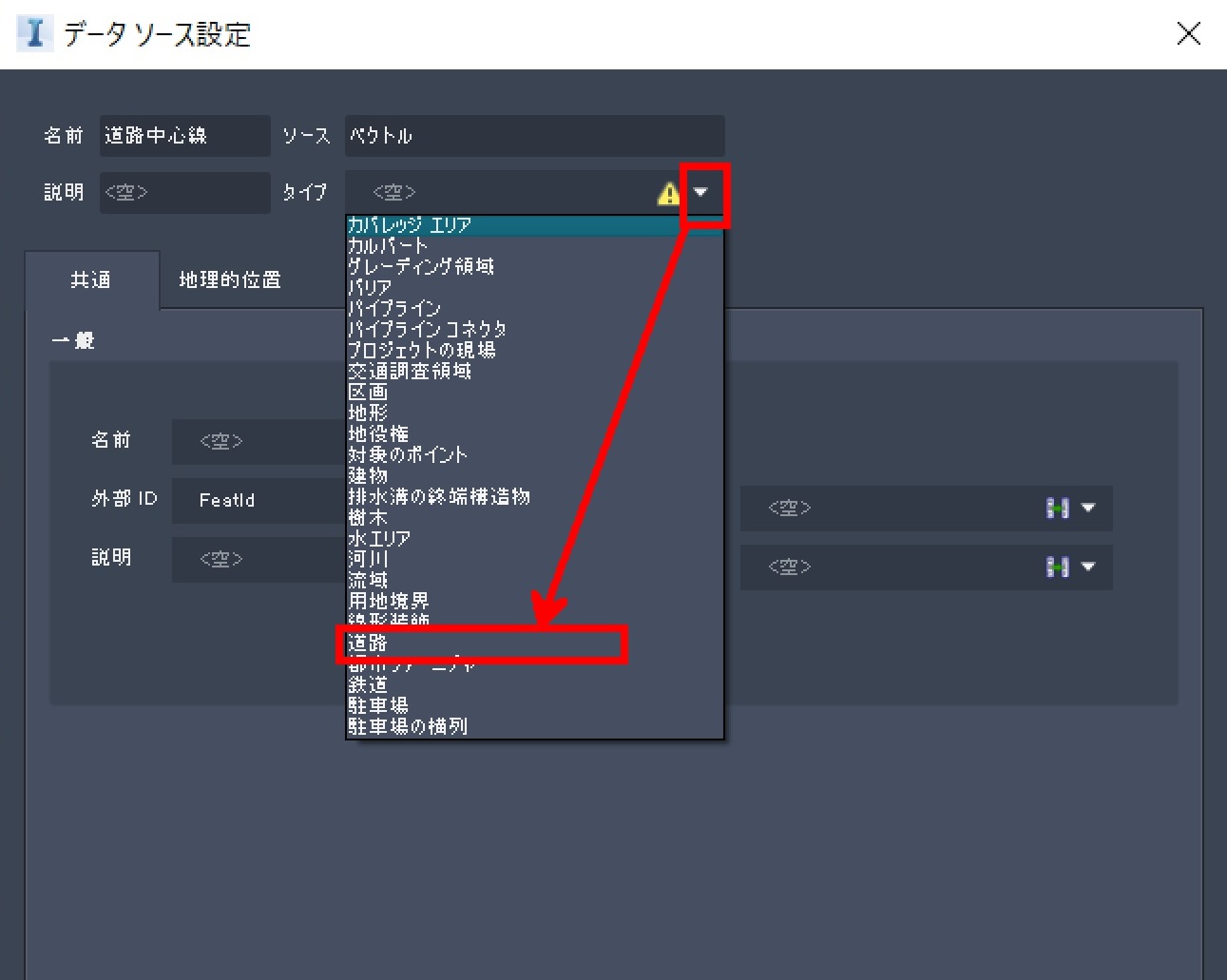

［タイプ］の［▼］からリストを展開し、［道路］を選択します。
［共通タブ］-［スタイル］-［ルールスタイル］の［スタイルの選択］アイコンをクリックします。
［スタイルを選択］で［道路］タブ －［Street］から［Sidewalks with Lamps］を選択して［OK］します。
［地理的位置］タブの［座標系］が［JGD2011-10］であることを確認してから、［閉じて再表示］を選択します。

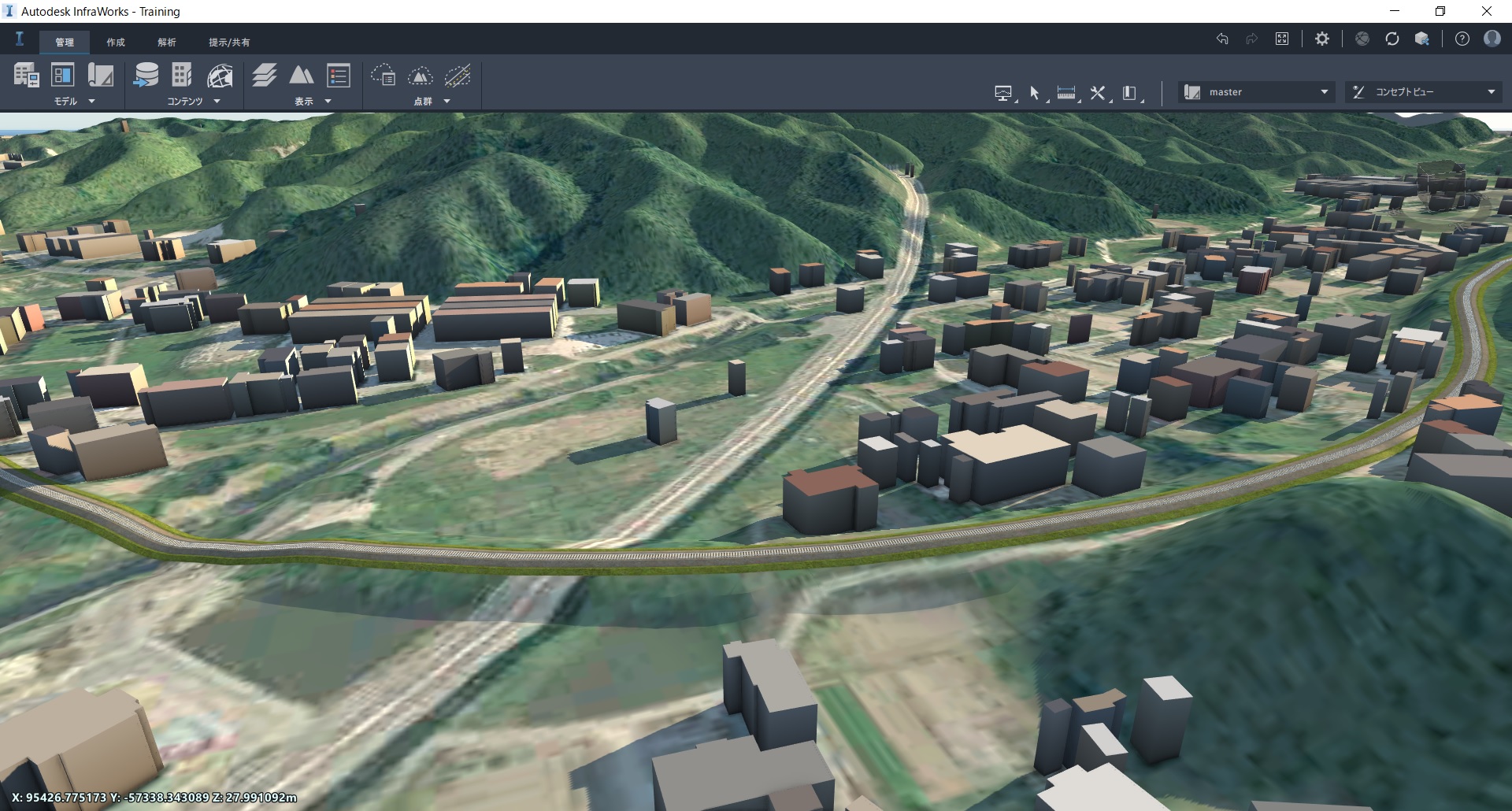

指定したスタイルで道路が配置されました。
以上が、基盤地図情報 基本項目から取得・変換したシェープファイル（SHP）をInfraWorksに読み込み3D地形モデル上に軌道・建物・道路のモデルを配置する手順となります。
