AutoCADの3Dモデリング機能で作成したサーフェスモデルや他の3DCADで作成されたサーフェスモデルをCivil 3Dに読み込み、Civil 3Dで作成したTINサーフェスとの土量算出や結合・切抜き・交線作成などの編集に活用しようとしても、サーフェスモデルのままでは利用することができません。
ここではAutoCADの3Dモデリング機能で作成したサーフェスモデルを例に、Civil 3DでTINサーフェス化する方法をご紹介いたします。
AutoCADで作成したサーフェスモデルをCivil 3Dで開く

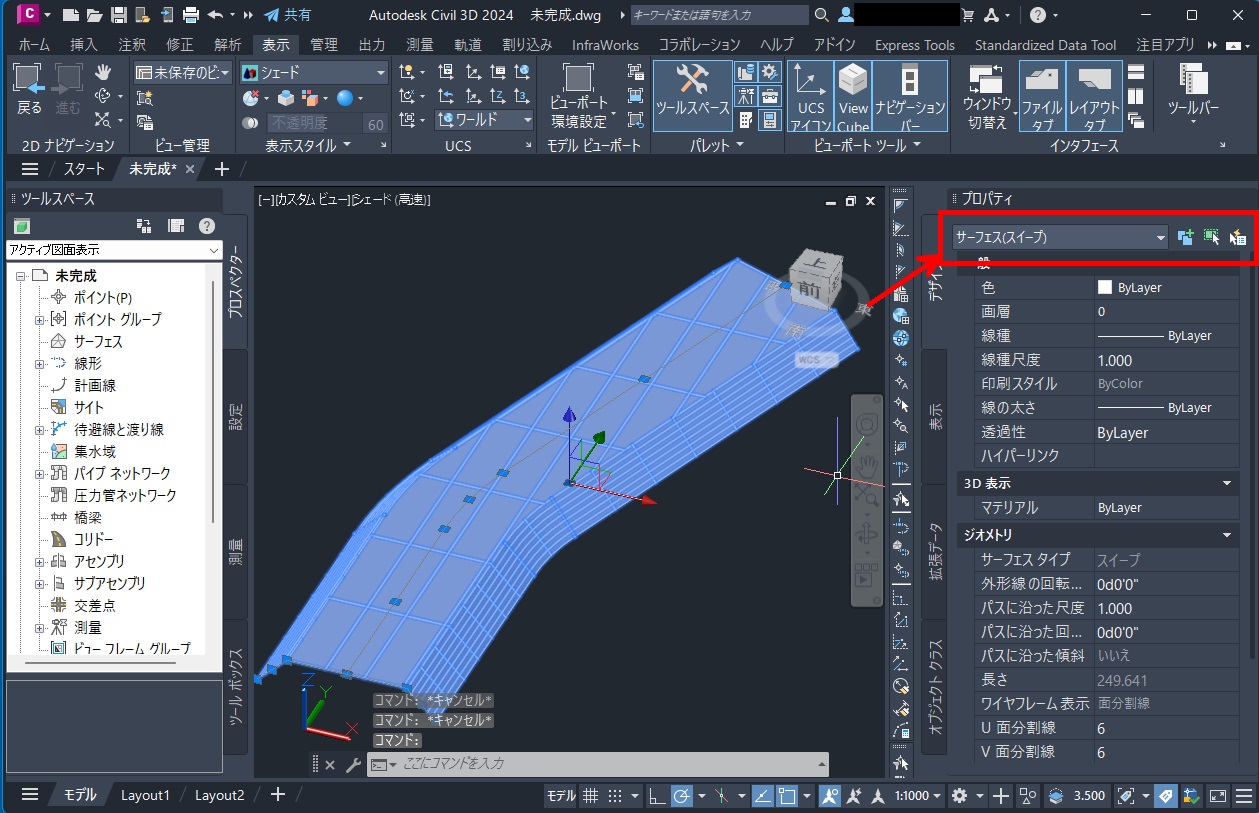

AutoCADの3Dモデリング機能で作成したサーフェスモデルをCivil 3Dに読み込みます。
読み込んだサーフェスモデルの[プロパティ]からスイープで作成されたサーフェスモデルであることが確認できます。
このサーフェスモデルをTINサーフェスに変換します。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/20231130_civil3d_tin01-1024x661.jpg)
サーフェスをメッシュ化する
TINサーフェスにする為に、一度メッシュ化する作業を行います。
ワークスペース[3Dモデリング]-[メッシュ]タブ - [メッシュ]パネルの右下の矢印アイコンを選択します。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/889a8f763d1ccaecfcceceddbf746696.jpg)
[メッシュ分割オプション]ダイアログが表示されます。
[メッシュの種類]が「三角形」になっていることを確認し、「OK」を選択します。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/175173f7eb6453bdc690888d46355815.jpg)
次に[メッシュ]タブ - [スムーズオブジェクト]コマンドを選択します。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/cca69a140738587d2b241562dd5a1d68.jpg)
サーフェスを選択後、[Enter]キーを押下します。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/b6b92f2c27358a9f8a327abbc0678a94.jpg)
下記確認ダイアログが表示されます。
「メッシュを作成」を選択します。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/b89306374b82223dba688f9b21c229f9.jpg)
サーフェスがメッシュに変換されました。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/9b0a0ebcd21f908a42c74f39cdd8558c.jpg)

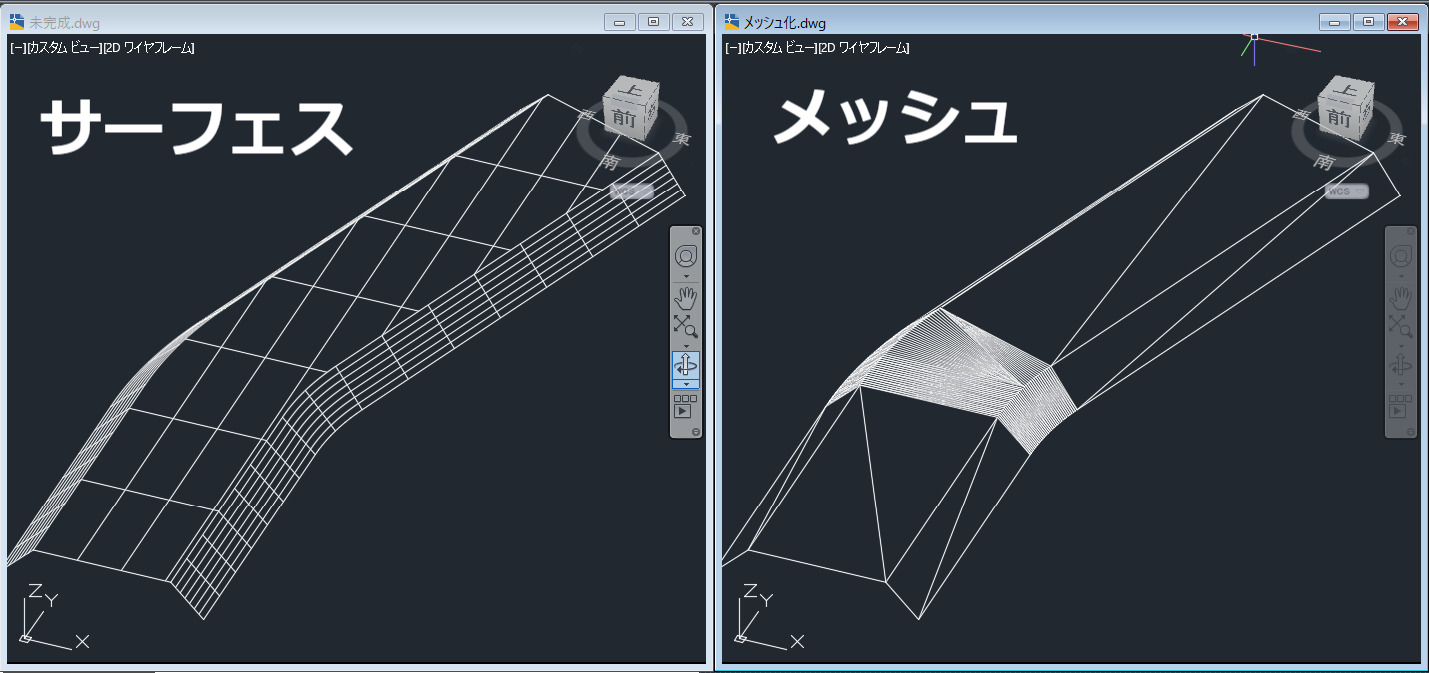

メッシュ化前のサーフェスと、メッシュ後のモデルを2Dワイヤーフレーム表示で比較すると面の構成が異なることが確認できます。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/20231130_civil3d_tin02-1024x482.jpg)
分解してメッシュを3D面にする
次にメッシュモデルを分解して3D面にします。

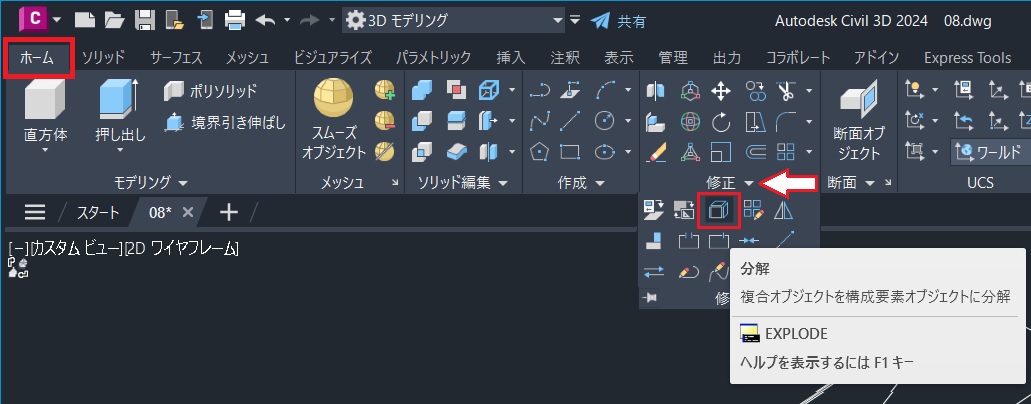

[ホーム]タブ-[修正]パネルを展開 ー[分解]コマンドを選択します。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/62077826fc08826d3843e9d57ff14c9f-1024x401.jpg)

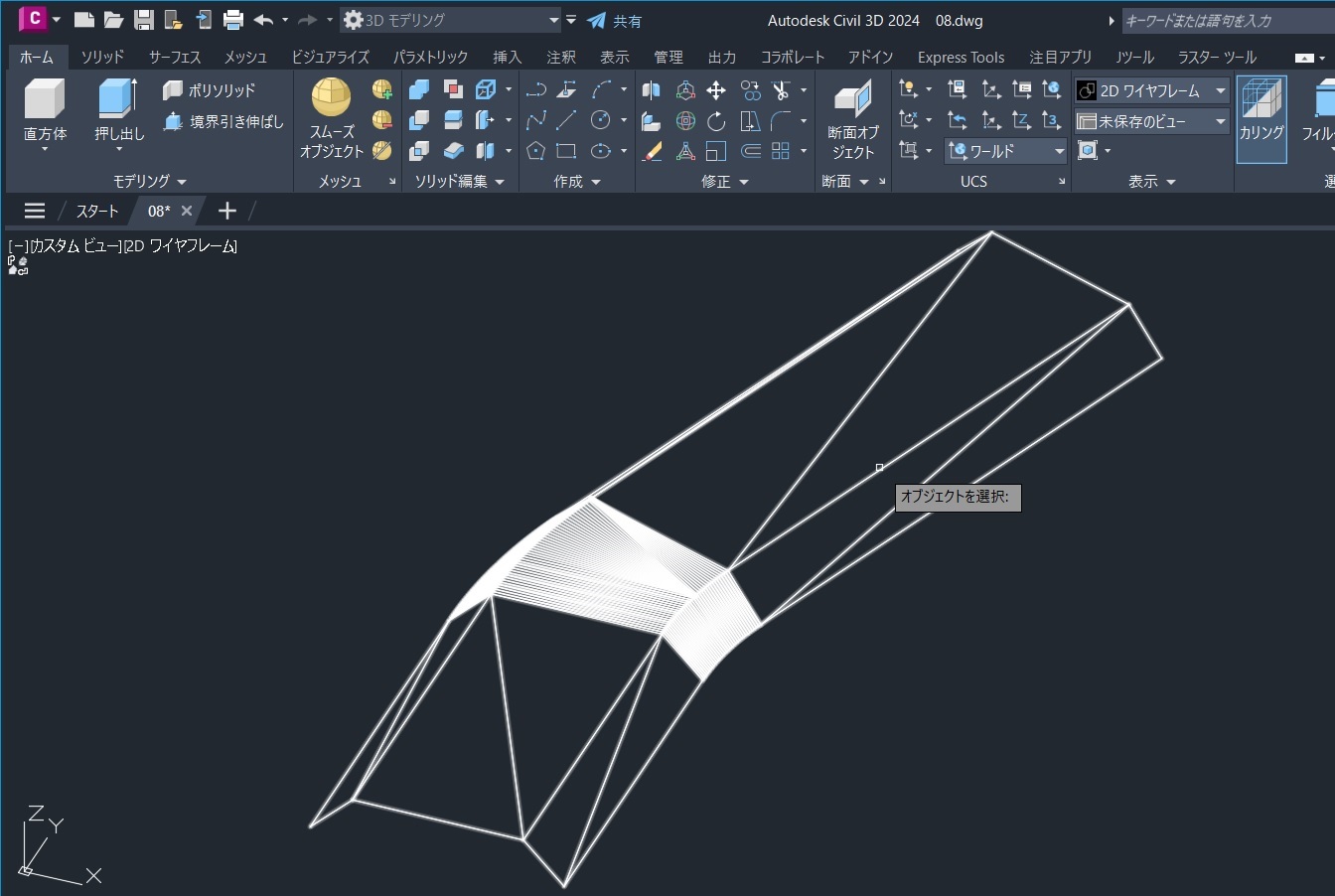

メッシュ形状を選択し、「Enter」キーを押下します。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/c79e0c7c46c2a71e628d3248ebb2a748-1024x687.jpg)
三角形の面が単一の3D面に分かれたことが確認できます。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/a5bbaac02a64157e7e89e7129a654cdc.jpg)
3D面からTINサーフェスを作成
ワークスペースを[Civil 3D]に変更し、[ホーム]タブ ー [地盤データを作成]パネル ー[サーフェスを作成]を選択します。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/20231130_civil3d_tin03-1.jpg)
[サーフェスを作成]ダイアログが表示されますのでそのまま[OK]します。
※必要に応じて名前は変更してください。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/20231130_civil3d_tin04.jpg)
ツールスペース[プロスペクター]ー[サーフェス]のツリーより、作成したサーフェスを[定義]まで展開し、[図面オブジェクト]を右クリック。表示されたメニューから[追加]を選択します。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/20231130_civil3d_tin05.jpg)
[図面オブジェクトからポイントを追加]ダイアログで、[オブジェクトタイプ]を「3D面」に切り替え[OK]を選択します。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/0b7f8c8652d8f31e7295ba7da13d7a79.jpg)

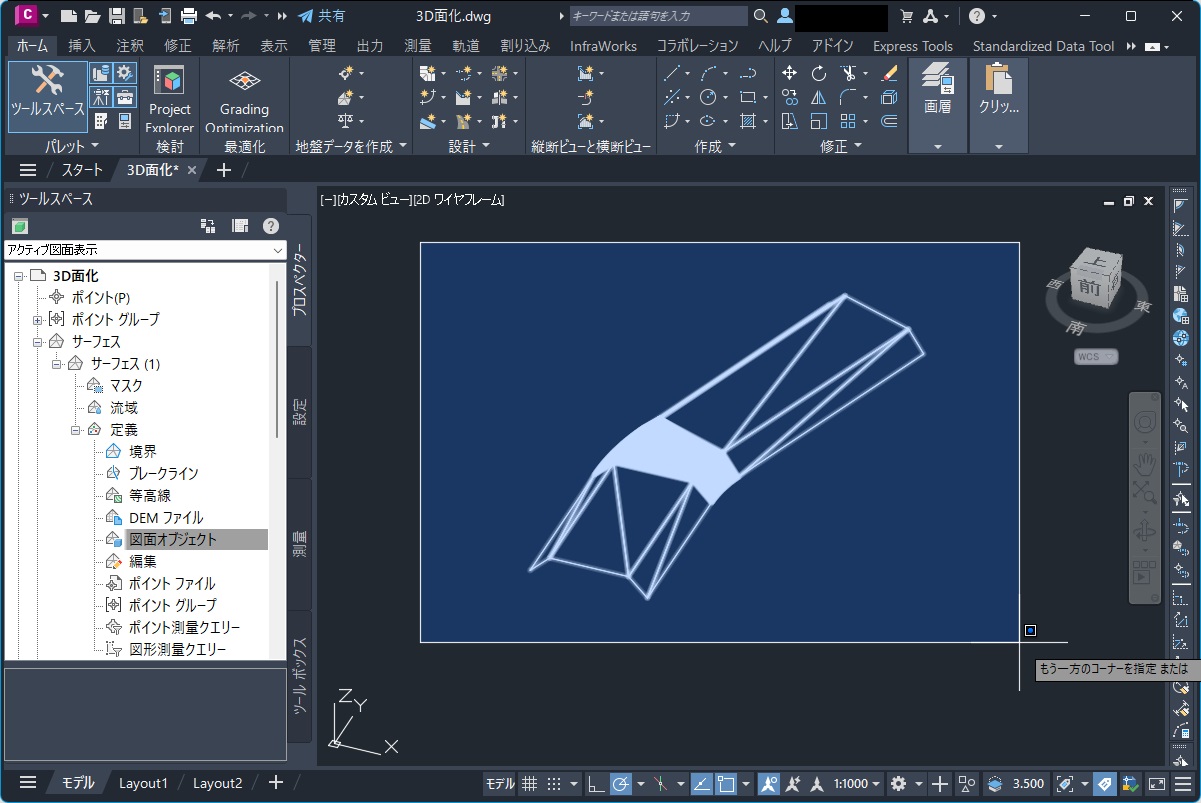

[オブジェクトを選択]指示がでるので、範囲選択ですべての3D面を選択し[Enter]でTINサーフェスが作成されます。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/20231130_civil3d_tin07-1024x685.jpg)

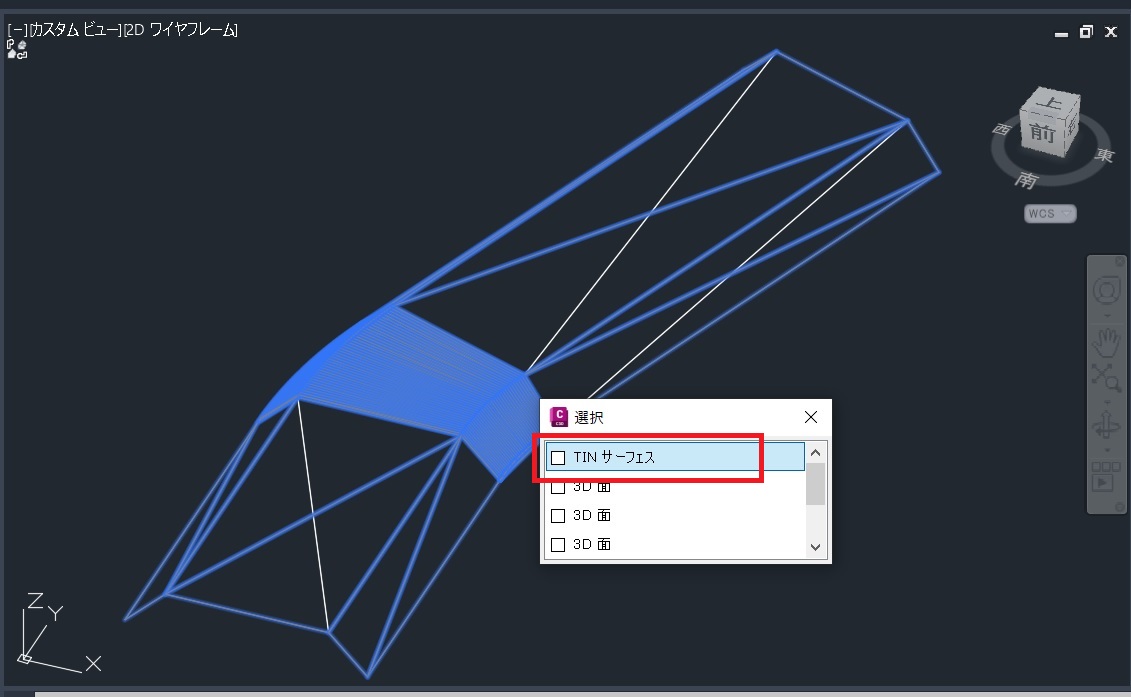

3D面は残ったままなので、TINサーフェスのみを選択しオブジェクトビューアで確認してみます。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/b770ebd2867ad7e492db1fef489d6c00-1024x631.jpg)
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/11/2bf4f14ca99a25e13792de36713ff8fc.jpg)
以上、サーフェスをTINサーフェスにする方法のご紹介でした。
