Civil 3Dのモデルを「ファイル名」、「画層」、「ブロック」を活用して階層化しておくと、Navisworksに読み込んだ際、[選択ツリー]で綺麗なツリー(階層)表示にすることができます。
ここでは、ボックスカルバートのCivil 3Dモデルを例にNaivsworks側で綺麗なツリー表示にするアイデアをご紹介します。
サンプルデータ

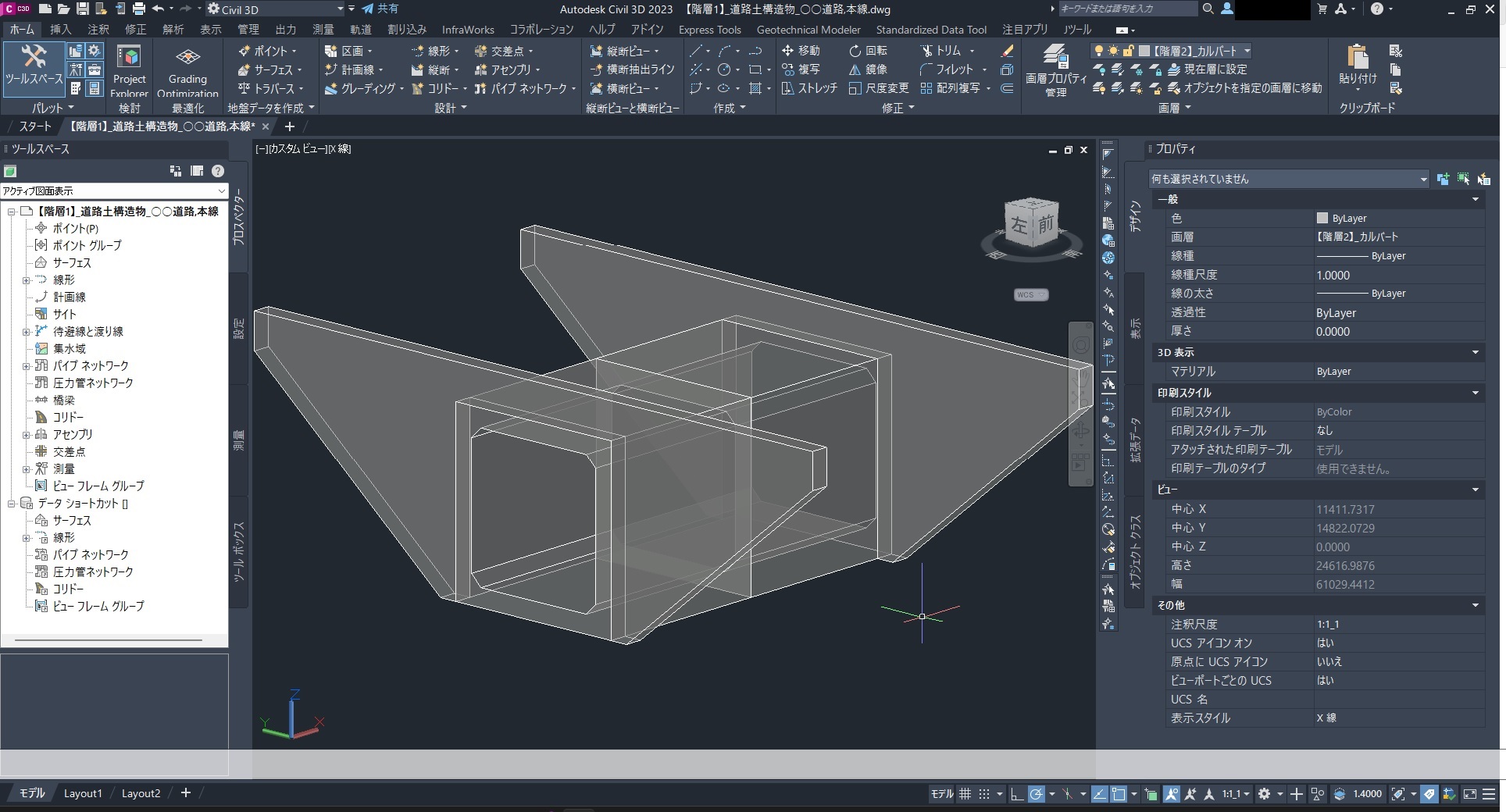

今回は、下記のような簡単なボックスカルバートのモデルで紹介します。
モデルの構成としては、ウイング×2、カルバート本体×2の計4つのソリッドモデルになります。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/09/20230927_tree-view_00-2-1024x552.jpg)
Civil 3Dでの階層分け

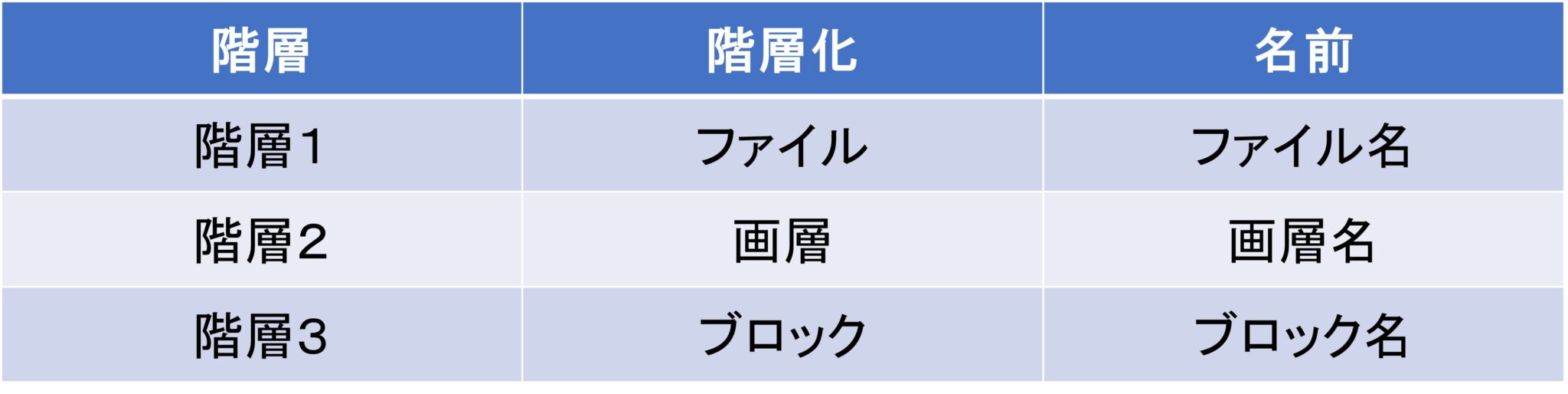

以下のように、「ファイル名」、「画層」、「ブロック」を活用して各ソリッドモデルを階層分けします。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/09/20230927_tree-view_01-00-1024x257.jpg)
階層1:ファイルは、DWGファイルの名前になります。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/09/20230927_tree-view_01.jpg)
階層2となる画層を新規作成し、各モデルをその画層に移動。

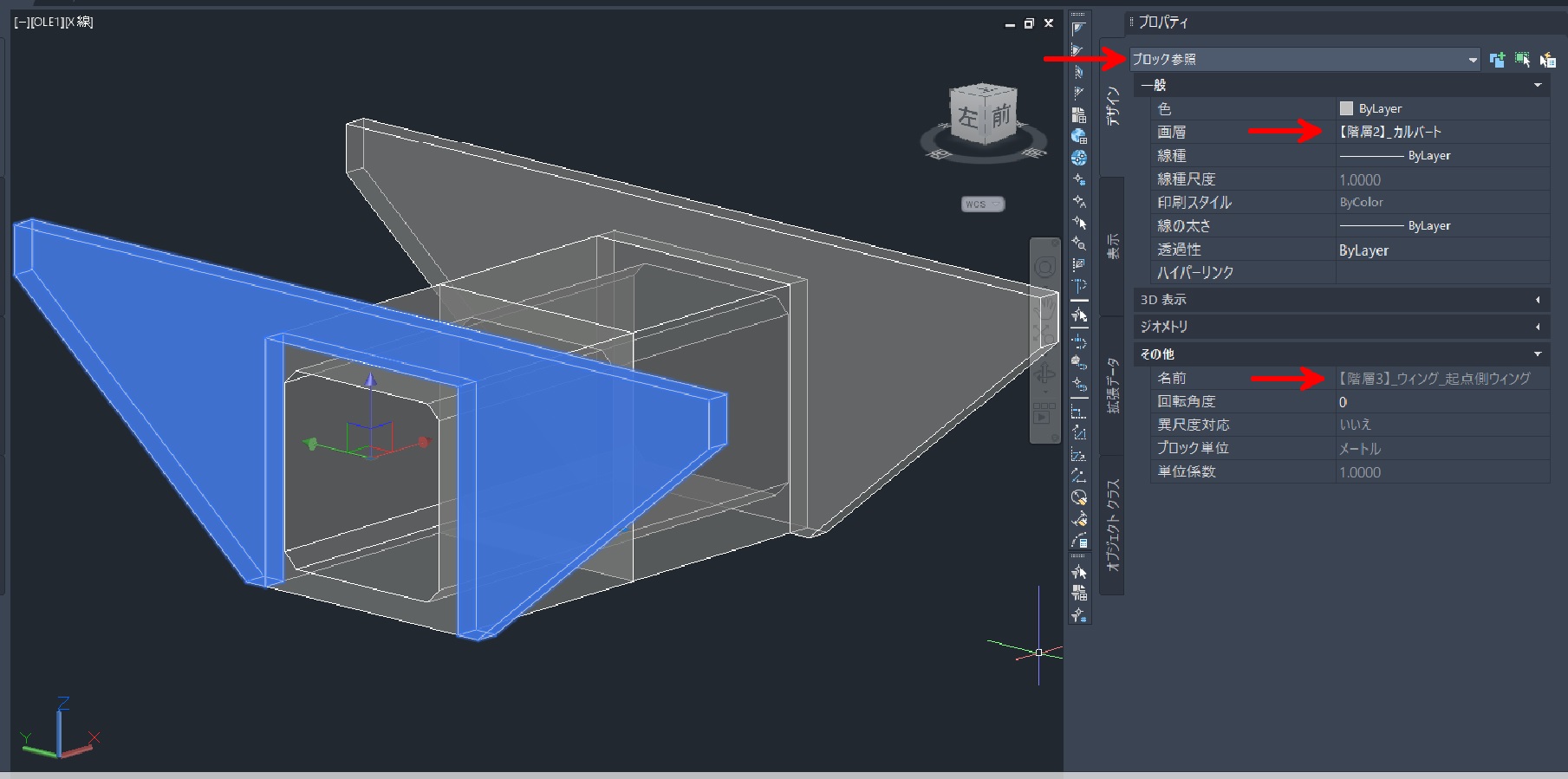

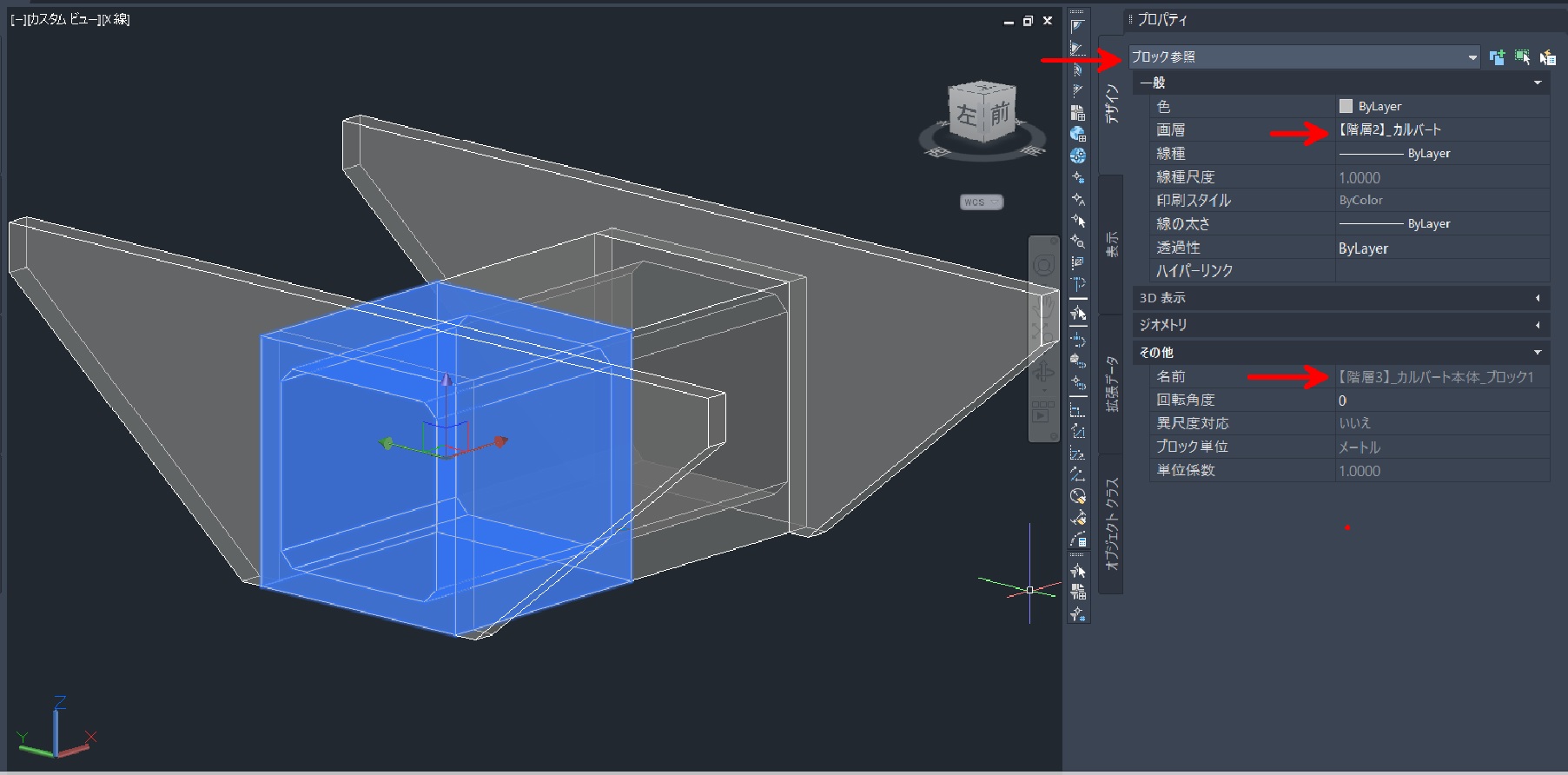

階層3は各ソリッドモデルをブロック登録し、ブロック名を付けます。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/09/20230927_tree-view_02-1-1024x509.jpg)
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/09/20230927_tree-view_03-1024x506.jpg)
Navisworksで読み込む

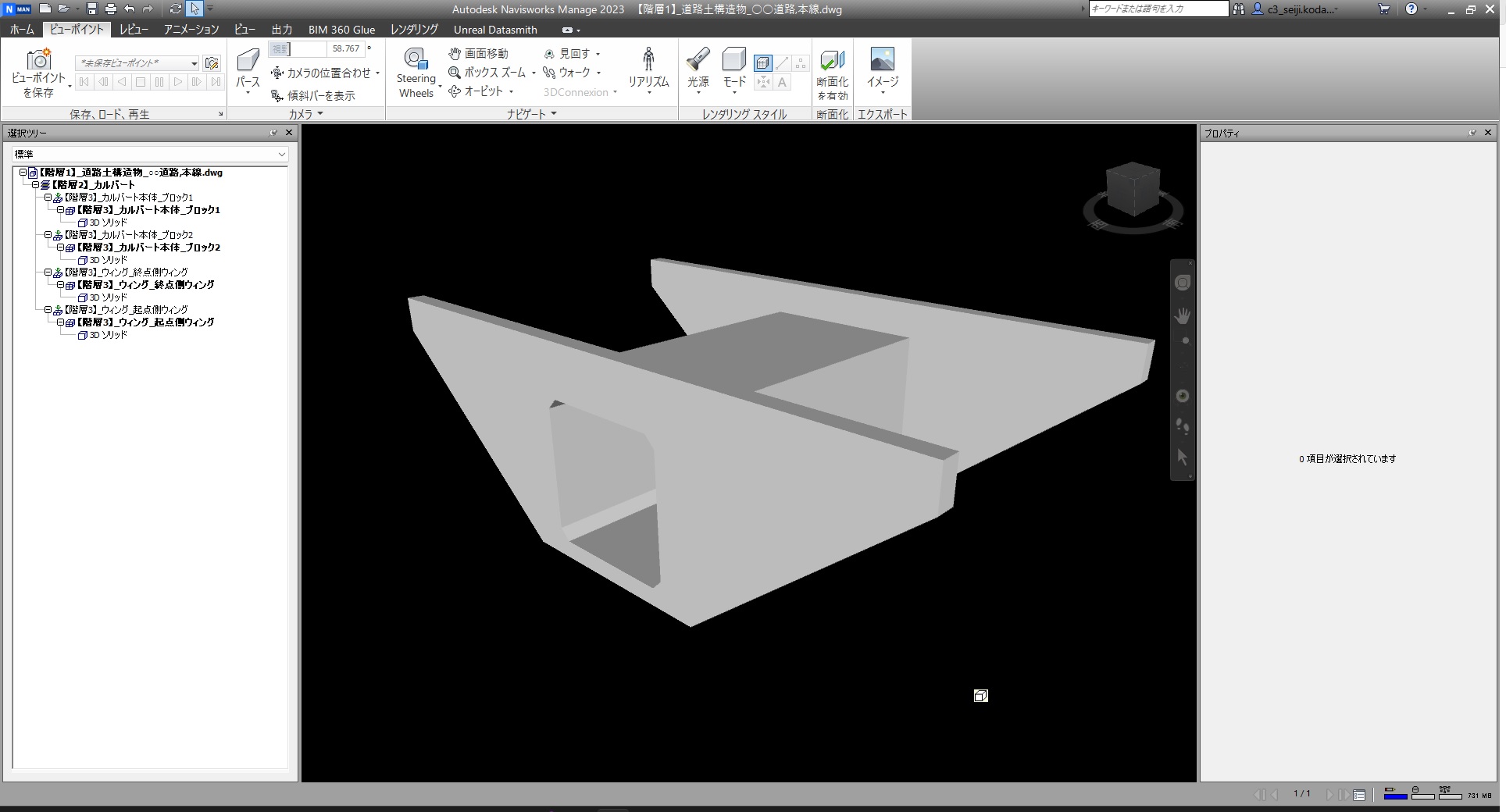

階層分けしたCivil 3DモデルをそのままNavisworksで読み込んでみます。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/09/20230927_tree-view_04-1024x552.jpg)

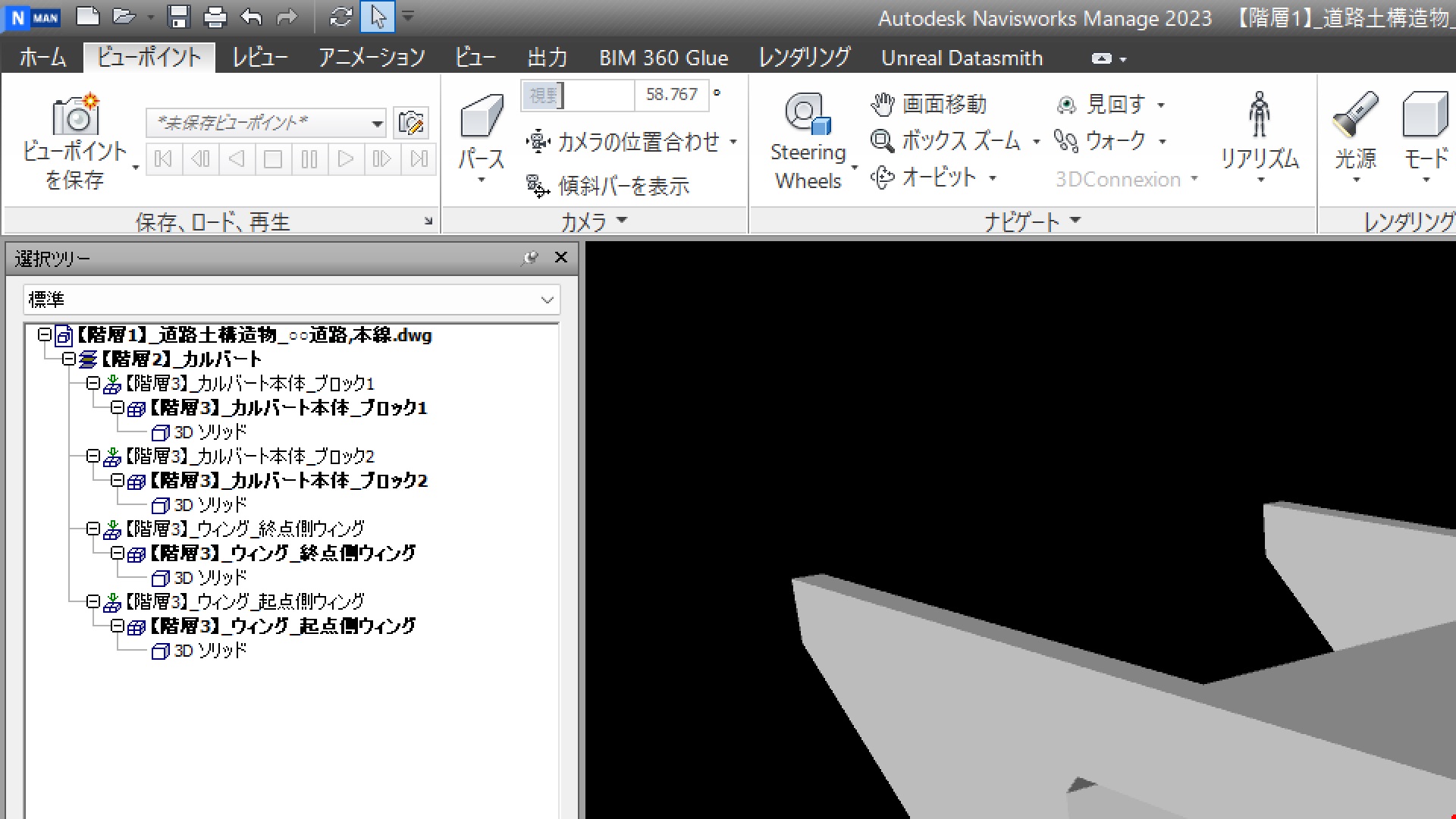

[選択ツリー]-[標準]でツリーを展開してみます。
【階層3】が2つ表示されているので設定と表示方法を変更します。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/09/20230927_tree-view_05-1024x576.jpg)

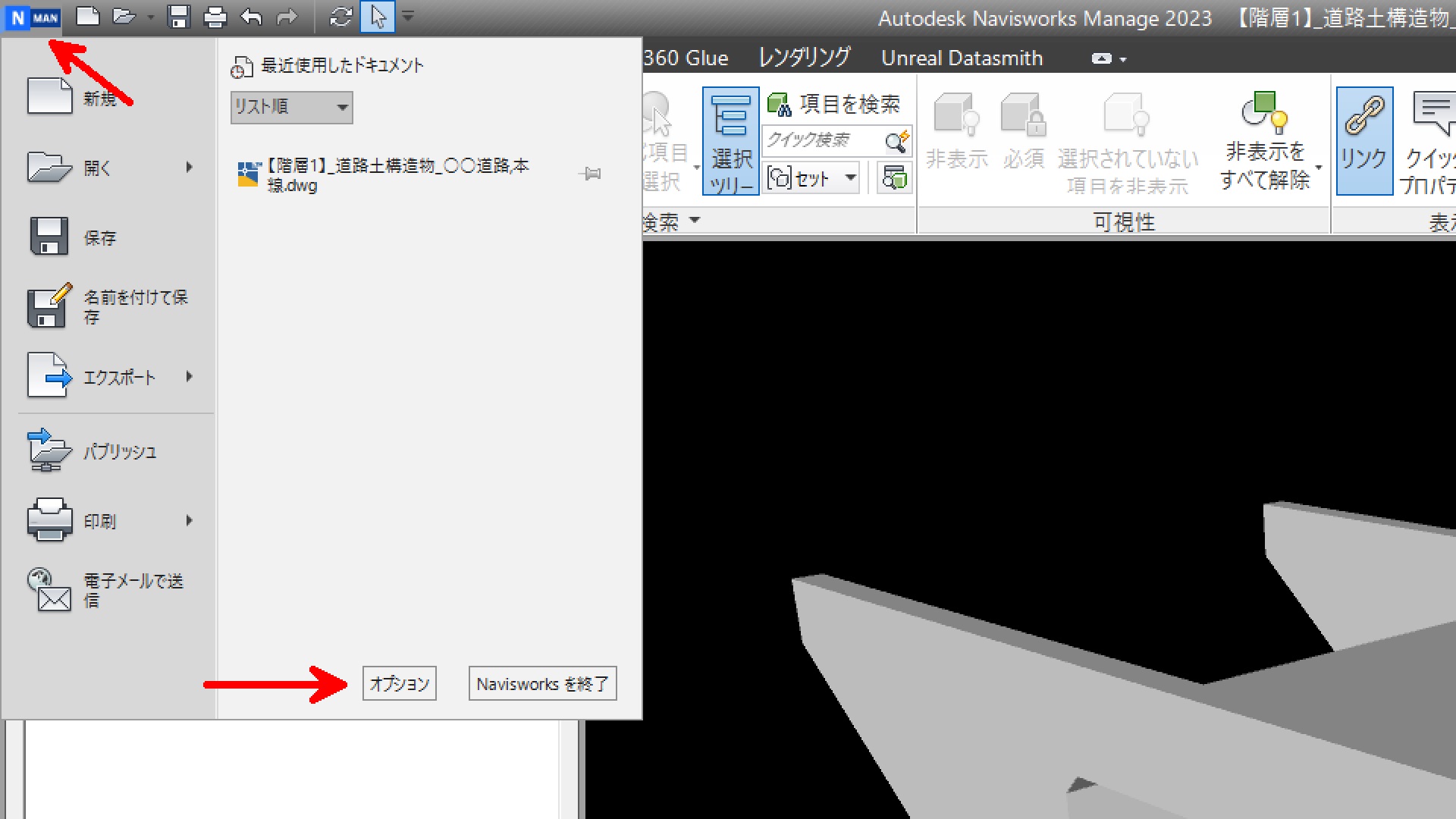

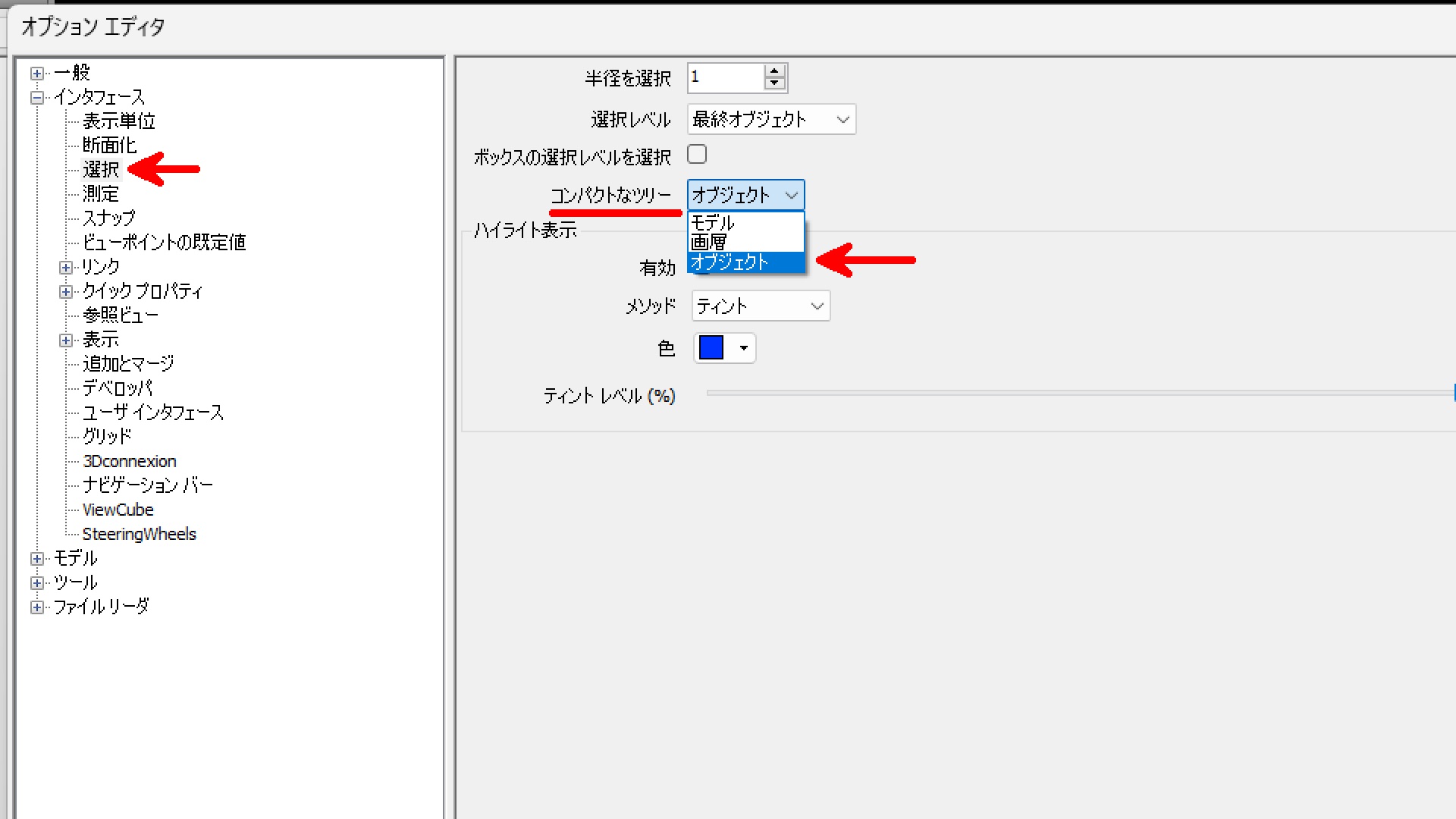

[オプション]を選択し、[オプションエディタ]-[インタフェース]-[選択]から[コンパクトなツリー]を[オブジェクト]にします。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/09/20230927_tree-view_06-1024x576.jpg)
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/09/20230927_tree-view_07-1024x576.jpg)

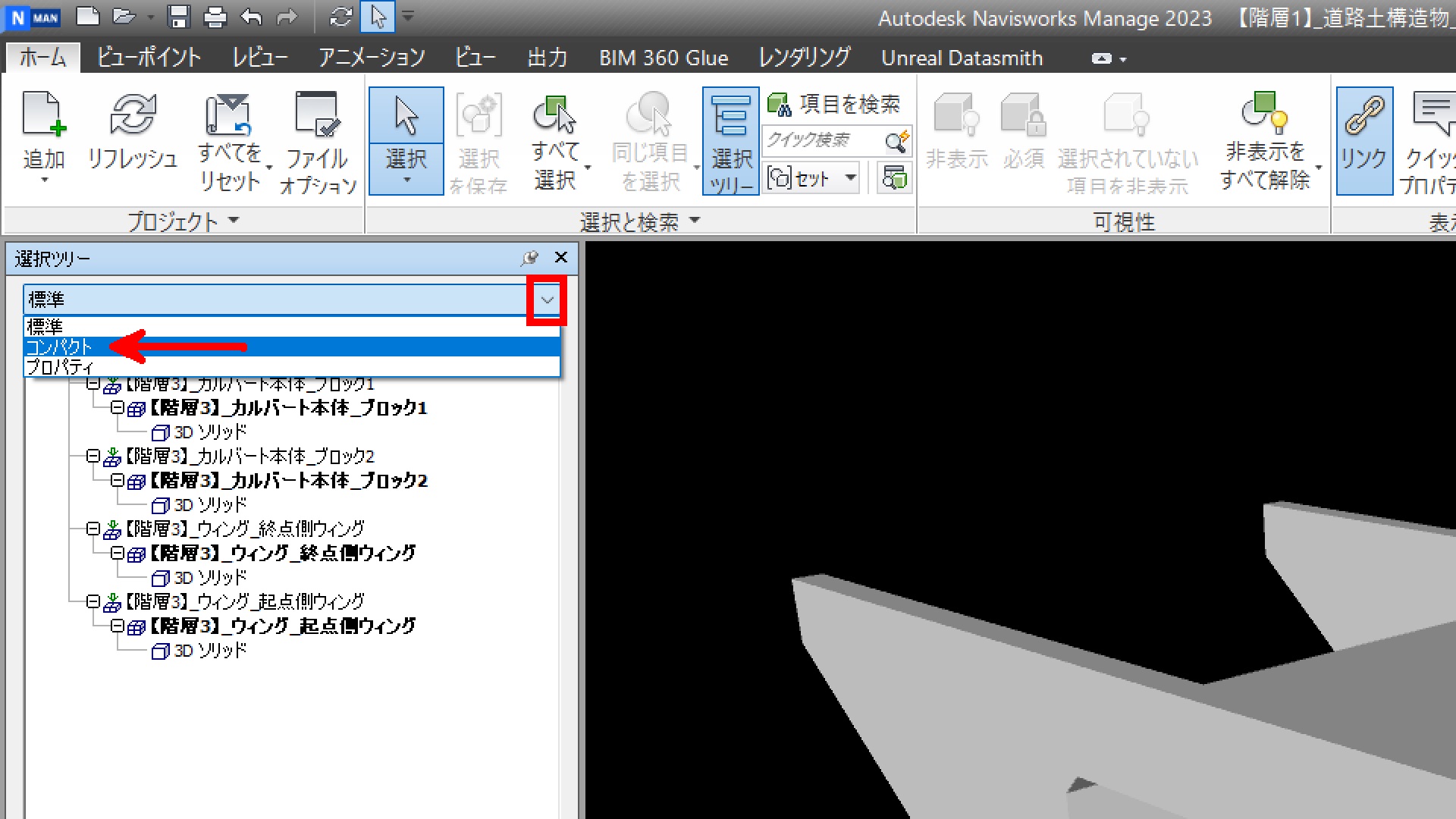

[選択ツリー]に戻り、表示方法を[標準]から[コンパクト]に変更します。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/09/20230927_tree-view_08-1024x576.jpg)

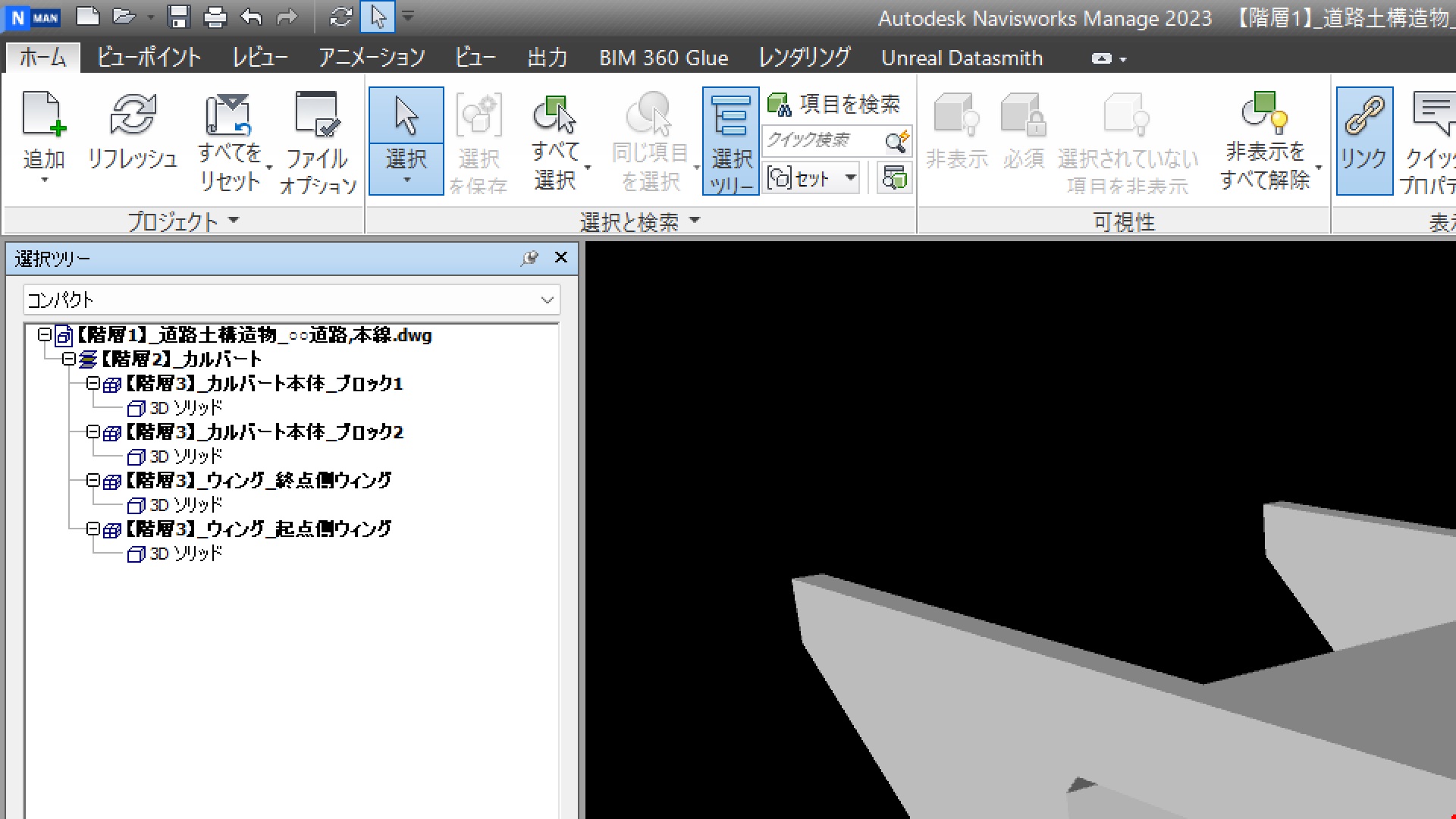

ツリーをすべて展開してみます。同じ項目(例では階層3)が表示されなくなり、綺麗なツリー表示にすることができます。
![](https://www.ccube.co.jp/cadstation/wp-content/uploads/2023/09/20230927_tree-view_09-1024x576.jpg)
以上、Civil 3DのモデルをNavisworksで綺麗なツリー表示にするアイデアのご紹介でした。
